Отделенная горизонтальная центрифуга (серия Y)

Угол половинного конуса Отделенных горизонтальных центрифуги (маркаGN) составляет 15 градусов, Принадлежит к горизонтальной центрифуге серии Y. Угол половинного конуса центрифуги серии Y составляет от 11 до 20 градусов. образом, центрифуга с отделенным горизонтальным серии Y сочетает в себе преимущества обезвоживающей центрифуги серии P и осветляющей центрифуги серии C. Учитывая прозрачность жидкой фазы после разделения и сухость твердой фазы, Удовлетворение комплексных требований клиентов к двухфазному разделению твердого вещества и жидкости. Отделенная горизонтальная центрифуга серии Y особенно подходит для разделения тонкого мягких материалов. Обычно его применяют к мягким материалам, которые трудно отделить, мелким частицам, небольшим различиям плотности твердого вещества и жидкости, высокой вязкости и низкой концентрации.
Запросить по почте
СКАЧАТЬ БРОШЮРУ О ПРОДУКТЕ
Описание продукта
Технические паратмеры

  • Угол половинного конуса Отделенных горизонтальных центрифуги (маркаGN) составляет 15 градусов, Принадлежит к горизонтальной центрифуге серии Y. Угол половинного конуса центрифуги серии Y составляет от 11 до 20 градусов. образом, центрифуга с отделенным горизонтальным серии Y сочетает в себе преимущества обезвоживающей центрифуги серии P и осветляющей центрифуги серии C. Учитывая прозрачность жидкой фазы после разделения и сухость твердой фазы, Удовлетворение комплексных требований клиентов к двухфазному разделению твердого вещества и жидкости. Отделенная горизонтальная центрифуга серии Y особенно подходит для разделения тонкого мягких материалов. Обычно его применяют к мягким материалам, которые трудно отделить, мелким частицам, небольшим различиям плотности твердого вещества и жидкости, высокой вязкости и низкой концентрации.

    основные применимые материалы ：

    Биологическая суспензия, дрожжевая жидкость, извлечение животных и растительных белков, извлечение дрожжей, мякоть плодов винограда, соевое молоко, извлечение растительного крахмала, брожение жидкости, извлечение осадка, ванны, ультрафильтрационный ретентат, низкоконцентрированный активный ил, побочные продукты сока витамины и ферменты, добыча растительного сырья и др.

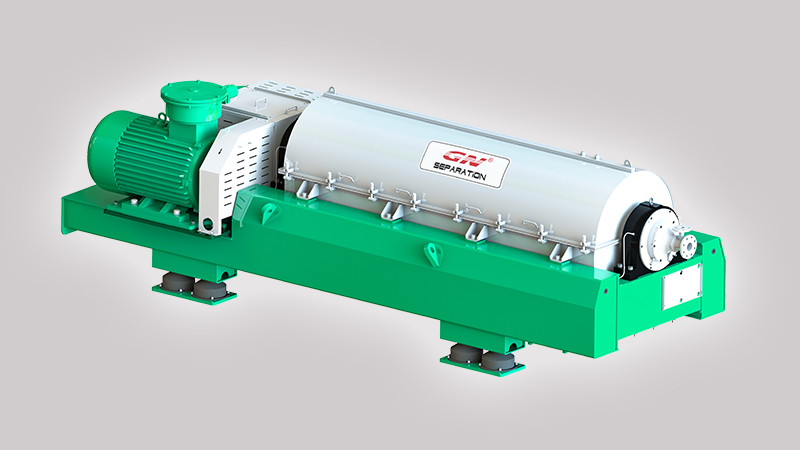

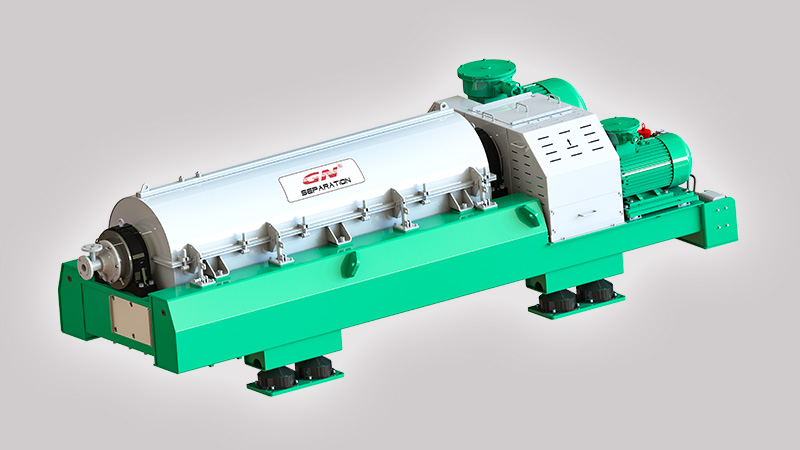

    Y-Decanter-Centrifuge-2Y-Decanter-Centrifuge-3

    технические параметр, Отделенных горизонтальных центрифуги серии Y

    модельGNLW- 224FYGNLW- 364FYGNLW- 454FYGNLW- 554FYGNLW- 654EYGNLW- 764A
    диаметр барабана 220 mm
    (9 Inch)    		 360 mm
    (14 Inch)    		 450 mm
    (18 Inch)    		 550 mm
    (22 Inch)    		 650 mm
    (25.6 Inch)    		 760 mm
    (30 Inch)
    длина барабана 924 mm
    (36.4 Inch)    		 1512 mm
    (59.5 Inch)    		 1890 mm
    (74.5 Inch)    		 2310 mm
    (91 Inch)    		 2730 mm
    (107.5 Inch)    		 3328 mm
    (131 Inch)
    Макс. скорость 5099 об/мин 3986 об/мин 3452 об/мин 3123 об/мин 2873 об/мин 2612 об/мин
    G-сила (макс.) 3200 G 3200 G 3000 G 3000 G 3000 G 2900 G
    Соотношение длины барабана и диаметра барабана 4.2 4.2 4.2 4.2 4.2 4.4
    основной двигатель 11 KW 22 KW 37/45KW 55 KW 75/90 KW 90/110 KW
    вспомогательныйдвигатель 5.5 KW 7.5 KW 7.5/11KW 11/15 KW 15/18.5 KW 18.5/22KW
    Угол конуса 15°
    Тип управления приводом VFD+PLC+ HMI
    Материал барабана SUS2304(Двусторонняя нержавеющая сталь)/ SUS2205(Двусторонняя нержавеющая сталь)Центробежное литье
    материал спираля SUS2304(Двусторонняя нержавеющая сталь)/SUS2205(Двусторонняя нержавеющая сталь)
    примечание Вышеуказанные параметры только для Справочные и могут скорректированы в зависимости от ситуации клиента. окончательный по цены и технического соглашения Вышеуказанные материалы являются обычными материалами и могут быть настроены в соответствии с требованиями заказчика

    Характеристика Отделенных горизонтальных центрифуги (серия Y)

    • Угол половинного конуса Отделенных горизонтальных центрифуги (маркаGN) составляет 15 градусов. Угол половинного конуса находится между обезвоживающим и осветляющим центрифугой. Длина прямого участка барабана центрифуги серии Y и зоны сушки и дегидратации конуса барабана являются умеренными. Лучше соответствовать требованиям разделенных материалов
    • Отделенная горизонтальная центрифуга (серия Y) Может быть разработан и изготовлен в соответствии с гигиеническими требованиями, применимыми к пищевой и фармацевтической промышленности. Отвечает требованиям промывки и гигиенической защиты в пищевой и фармацевтической промышленности.
    • Материал вала и Материал барабана торцевых крышки; Двусторонняя нержавеющая стальSUS2205 или SUS2304Сделано центробежным литьем, характеристикалучше, чем у сверстников SUS304 и SUS316;Основные детали изготавливаются методом центробежного лить и технологи ковкы в штампах ,Избегайте дефектов качества традиционных методов сварки
    • спиральные лопатки изготовлены из цельного прессования . Наши спиральные лезвия более точны и Высокая эффективность транспортировки шлака, чем несколько традиционных тянутых спиральных лезвий.
    • Спиральное лезвие может использовать градиентную спираль в зависимости от свойств материала. Улучшает скорость доставки и делает шлак сухим
    • Оптимизированный угол конуса и шаг винта, И с BD перегородкой, чтобы отделить зону дегидратации от зоны расселения/Более глубокий резервуар для жидкости и более длинная зона обезвоживания, отделенная прозрачная жидкость более сухая , имеет большую производительность обработки, Меньше механического потребления энергии, В то же время он имеет структуру ускорения материала, чтобы сделать жидкость более прозрачной, Уменьшение турбулентности приводит к меньшему износу лезвия и увеличению срока службы
    • Для специальных высококонцентрированных и высоковязких материалов может использоваться конструкция с двойным конусом. То есть, конусный барабан имеет два угла конуса, а двойной угол конуса значительно снижает сопротивление разгрузки шлака. Увеличение мощности обработки в случае улучшения сухости шлака и прозрачности жидкости
    • Водосливная перегородка с регулировкой глубины, удобная и гибкая, можно удовлетворить различные условия обработки сухой влажности и осветления материала
    • Крышка малогабаритного сборного ящика открыта газовыми пружинами, И поддержка ，защиты безопасности
    • Большое оборудование оснащено устройством для открывания крышки, и один человек может открыть крышку коробки, интенсивность труда рабочих, облегчить техническое обслуживание оборудования
    • Основной подшипник каждой модели имеет гидравлическую разборочную конструкцию. Уменьшите натяжение, требуемое при разборке основного подшипника, на 90%, уменьшая риск повреждения самого подшипника при разборке подшипника
    • После того, как основные вращающиеся детали обработаны высокоточным оборудованием с ЧПУ. Центрифуга проходит три динамических процесса балансировки; В том числе основной вращающийся корпус 1800RPM средней скорости динамического баланса, Высокоскоростной динамический баланс фактическых рабочех скорости и полный маневренный баланс , Убедитесь, что центрифуга работает стабильно в условиях высокой скорости.
    • Два мотора расположены на одном конце центрифуги, Более компактная структура делает больше места для работы и обслуживания центрифуги, В то же время предотвращается повреждение двигателя из-за утечки материала со стороны подачи.
    • Основной подшипник принимает импортированные высококачественные подшипники серии SKF с длительным сроком службы. По желанию пользователя он может оснащен автоматической системой смазки.
    • Подшипник малого типа оснащен системой смазки, Система смазки может быть оснащена полуавтоматической или полностью автоматической системой смазки с прерывистой смазкой, Обеспечить достаточную и надежную смазку для основных подшипников, снизить трудоемкость и увеличить срок службы подшипников.
    • Основные подшипники больших моделей оснащены системой автоматической циркуляционной смазки с впрыском масла. Главный подшипник выполняет функции очистки, охлаждения и смазки, а срок службы основного подшипника значительно улучшается.
    • обладать полный контроль машины и систему сигнализации. Когда во время работы возникают перегрузка, короткое замыкание и потеря фазы,Защита центрифуги, Мониторинг в режиме реального времени рабочих параметров, таких как скорость центрифуги, температура подшипника, вибрация машины, давление масла в системе смазки, токи основного и вспомогательного двигателя, момент толкания и т. Д. Если параметр является ненормальным, активируется аварийный сигнал. Если материал заваливать, Если есть заваливать, она автоматически Начать прочищать, Если процедура деблокирования не может быть очищена, она автоматически включит процедуру выключения, чтобы обеспечить безопасность персонала и оборудования.
    • Обычно используется электрический блок управления из нержавеющей стали. комплектующие инвертор с использованием международно признанных брендов, PLC, HMI и других электрических оригиналов . В соответствии с требованиями пользователя, компания (GN ) также может предоставить шкафы управления инверторпо взрывозащищенным стандартам в стране и за рубежом. Например, китайский взрывобезопасный CNEX, Европейский взрывозащищенный ATEX, международный взрывозащищенный IECEX.

    не только можем предоставить клиентам центрифуги серии Y, которые широко используются в промышленности, Он также может предоставить транспортировочные насосы и конвейерные оборудование, используемые в технике разделения, А ещё может предоставить клиентам высокоскоростной дисковый сепаратор. разделение материала, требующего более высокой степени осветления .
